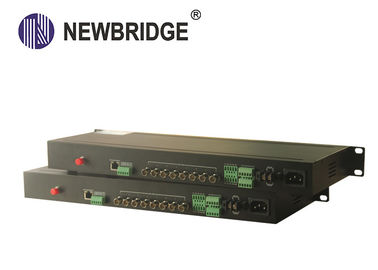

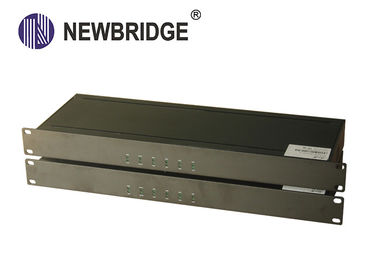

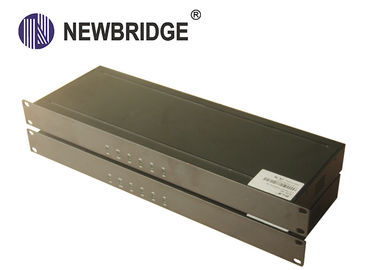

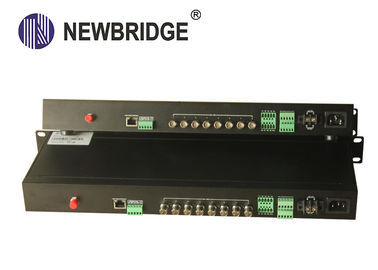

2 Channel Bi - Directional HD SDI อุปกรณ์ป้องกันไฟกระชาก SM 1490 / 1550nm ความยาวคลื่น

คุณสมบัติ

• ตัวแปลงวิดีโอ HD-SDI ทิศทางเดียว 8 ทิศทาง
• ช่วงจาก 19.4Mb / s ถึง 1.485Gb / s
• รองรับมาตรฐาน SMPTE 295M ทั้งหมด 143Mb / s - 360Mb / s
• สนับสนุน SMPTE 305M (SDTi), SMPTE 310M (19.4Mb / s), SMPTE 344M (540Mb / s) , M2S และ DVB-ASI (270Mb / s) มาตรฐาน
• ความยาวคลื่นเอาต์พุต 149nm , 1550nm และ 16 ประเภทของ CWDM (เป็นไปตามมาตรฐาน ITU-T G.694.2)
• การทำให้เท่าเทียมกันของสายเคเบิลอัตโนมัติ 150 ม. ทุก อัตรา 1.485 Gb / s ด้านล่าง ( Belden 1694A )
• ระบบการจัดการเครือข่ายทางเลือก
• ไฟแสดงสถานะ LED จะตรวจสอบพารามิเตอร์ที่สำคัญ
• ระบบเครือข่ายทางเลือก
• สนับสนุนการแลกเปลี่ยนความร้อน
• สนับสนุน stand-alone, rack mount 1U และ rack mount 4U

การประยุกต์ใช้งาน

• ฟีดวิดีโอ OB ของรถตู้ / รถบรรทุกระยะไกล
• ฟีดข้อมูลของสตูดิโอออกอากาศ
• การขนส่งสัญญาณระยะไกล
• การประชุมสถานีโทรทัศน์ / วิดีโอ
• การเชื่อมต่อกับโปรเจคเตอร์ของห้องบรรยาย
• ห้องข่าวการแพทย์ / ศัลยกรรม
• อาคารต่อสายวิดีโอคอนเฟอเรนซ์

  ตั้งค่า อินพุต BNC ทีวี
  มาตรฐานสัญญาณทีวี	SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI และโทรคมนาคมอื่น ๆ / อัตรา Datacom ( 19.4Mb / s - 1.485Gb / s )
  ฉันใช้ ช่องทาง	8
  การสูญเสียการสะท้อนกลับ	> 15DB
  สมดุล	0-150m @ 1 .485Gb / s
  C onnector	75Ω BNC

  เอาต์พุต BNC แบบอนุกรมของทีวี (EO / OE)
  ช่องสัญญาณออก	8
  ระดับสัญญาณ	800mV เล็กน้อย
  เวลาเพิ่มขึ้น / ตก	ระบุ 200Ps
  ทำเลย	<10% แอมพลิจูด
  การสูญเสียการสะท้อนกลับ	> 15dB
  กระวนกระวายใจ	<0.2UI
  เชื่อมต่อ	75Ω BNC

  ตัวบ่งชี้พลังงานและสิ่งแวดล้อม
  อุณหภูมิในการทำงาน	-45 ℃ ~ + 50 ℃
  ความดัน	220VAC ถึง 12VDC / 1A
  อำนาจ	12W
  EMI / RFI	FCC ส่วนที่ 15 คลาส A, มาตรฐาน EU EMC
  เวลาเฉลี่ยปราศจากปัญหา	> 100,000 ชั่วโมง
