4A B อาคาร Zhuao Industrial Park Gushu Xixiang Baoan District เซินเจิ้น, จีน 518126 | info@newbridge.com.cn |
สถานที่กำเนิด: | เซินเจิ้น จีน |
ชื่อแบรนด์: | NEWBRIDGE |
ได้รับการรับรอง: | FCC,CE |
หมายเลขรุ่น: | ND-8110V |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | บรรจุสามารถทำได้โดยการร้องขอของลูกค้ามักจะใช้ในกล่อง |
เวลาการส่งมอบ: | ตามปริมาณและถุงน่อง, 3-4 วันทำการหลังจากการชำระเงิน |
เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | ตามผลิตภัณฑ์ที่แตกต่างกันผลผลิตรายเดือนจะแตกต่างกัน |
มติ: | 1080P | แหล่งจ่ายไฟ: | DC 5V |
---|---|---|---|
ช่วงอุณหภูมิในการทำงาน: | -5 ถึง + 35 ° c | ช่วงความชื้นที่ใช้งาน: | 5 ถึง 90% RH (ไม่มีการควบแน่น) |
อินเทอร์เฟซเสียงอินพุตและเอาต์พุต: | เสียง 3.5 มม | ระยะ: | 5-40km |

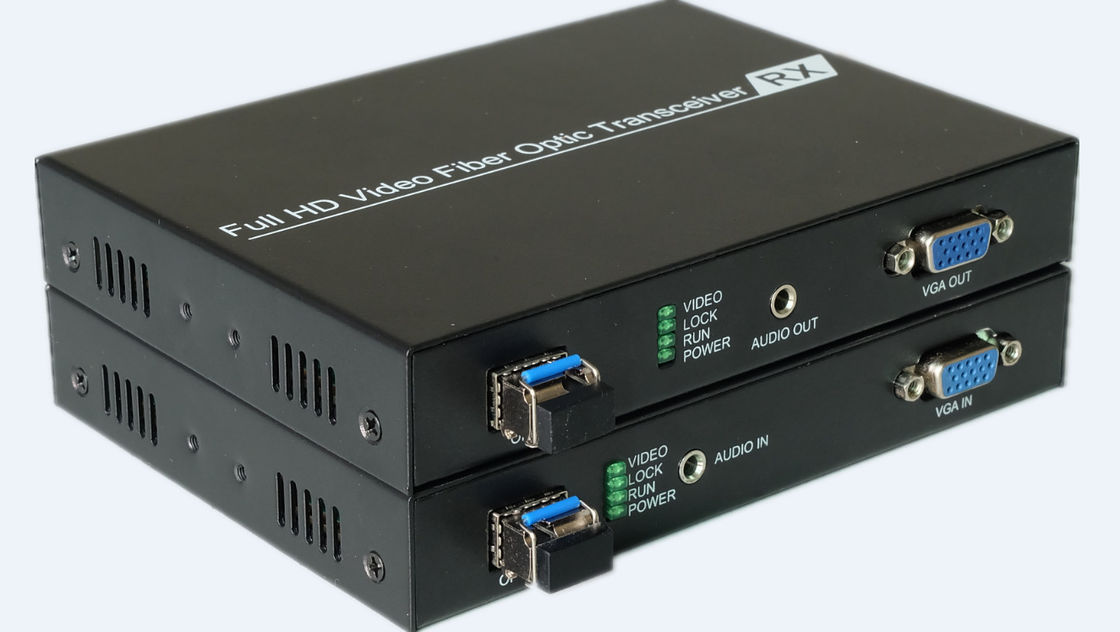

ND-N8110V ตัวส่งและรับสัญญาณแสง VGA แบบไฟเบอร์
ข้อมูลทั่วไป:
ผลิตภัณฑ์ประกอบด้วยเครื่องส่งสัญญาณและตัวรับสัญญาณใช้วิดีโอ HD แบบดิจิตอลที่ไม่มีการบีบอัดขั้นสูงและเทคโนโลยีการส่งผ่านใยแก้วนำแสงความเร็วสูงแบบดิจิตอลคุณสามารถส่งความละเอียดของคอมพิวเตอร์แหล่งสัญญาณวิดีโอความละเอียดสูง HD DVD / DVR และอุปกรณ์อื่น ๆ ได้อย่างง่ายดาย เอาท์พุทของสัญญาณ VGA HD ในระยะทางไกลไปยังระยะไกลและด้วยการวนลูป VGA ท้องถิ่นเสียงอะนาล็อกอิสระข้างหน้า 232 ความสามารถในการป้องกันการรบกวนตรวจสอบให้แน่ใจว่าความสมบูรณ์ของสัญญาณและความมั่นคง
คุณสมบัติ :
อินเตอร์เฟสเครื่องส่งสัญญาณ | คำอธิบายฟังก์ชั่น |
VGA IN | พอร์ตอินพุตสัญญาณ VVGA |
VGA OUT | พอร์ตเอาต์พุตสัญญาณ VGA |
เสียงใน | พอร์ตอินพุตสัญญาณเสียง |
เลือกออก | อินเตอร์เฟซเอาท์พุทใยแก้วนำแสง |
กระแสตรง | กำลังไฟ 5V |
UART | อินเตอร์เฟสการสื่อสารแบบอนุกรม |
รับอินเตอร์เฟซ | คำอธิบายฟังก์ชั่น |
VGA OUT | พอร์ตเอาต์พุตสัญญาณ VGA |
เสียงออก | สัญญาณเสียงออก |
เลือกเข้า | อินเตอร์เฟซการป้อนข้อมูลด้วยแสง |
กระแสตรง | กำลังไฟ 5V |
UART | อินเตอร์เฟสการสื่อสารแบบอนุกรม |
ตัวบ่งชี้ | เครื่องส่งสัญญาณ VGA | ตัวรับสัญญาณ VGA | |
VIDEO | บน | สัญญาณวิดีโอ | |
ปิด | ไม่มีสัญญาณวิดีโอ | ||
ล็อค | บน | ล็อคสัญญาณวิดีโอ | |
ปิด | ปลดล็อคสัญญาณวิดีโอ | ||
วิ่ง | บน | บอร์ดทำงานปกติ | |
ปิด | บอร์ดไม่ทำงาน | ||
เพาเวอร์ | บน | อุปกรณ์เกี่ยวกับพลังงาน | |
ปิด | อุปกรณ์ที่ไม่ได้ใช้พลังงาน |
ข้อมูลจำเพาะ
ช่วงอุณหภูมิในการทำงาน | -5 ถึง + 35 ° c |
ช่วงความชื้นที่ใช้งาน | 5 ถึง 90% RH (ไม่มีการควบแน่น) |
สัญญาณวิดีโอเข้าและส่งออก | VGA |
สนับสนุนรูปแบบวิดีโอ | 1920 * 1080 / 60Hz, ความละเอียด 1280 * 1024 / 60Hz, 1280 * 768 / 60Hz, ความละเอียด 1280 * 720 / 60Hz, 1024 * 768 / 60Hz, 800 * 600 / 60Hz |
ระยะการส่ง | 5 กม-40KM ค่าเริ่มต้นคือ 5KM |
อินเทอร์เฟซเสียงอินพุตและเอาต์พุต | เสียง 3.5 มม |
รองรับรูปแบบเสียงอินพุตและเอาต์พุต | 44.1K, 48K, 96k, 176K, 192K |
อัตรารับส่งข้อมูลพอร์ตอนุกรม | 115200 และติดตามอย่างปรับตัว |
กำลังไฟฟ้าเข้า | DC5V |
การใช้พลังงาน | ตัวส่งสัญญาณ VGA 4W ตัวรับสัญญาณ VGA 4W |
ขนาด | ยาว * กว้าง * สูง (มม.) 120X97.5X25.2 |
ขนาดบรรจุภัณฑ์ |
การติดตั้ง
1. ใช้สายเคเบิล VGA เชื่อมต่อสัญญาณอินพุต VGA กับ VGA_IN
2. ใช้สายเคเบิล VGA เชื่อมต่อสัญญาณออก VGA กับ VGA_OUT
3. เชื่อมต่อสัญญาณอินพุตเสียงเข้ากับ AUDIO IN
4. เชื่อมต่อสัญญาณเสียงออกเข้ากับ AUDIO OUT
5. เชื่อมต่อซีเรียลกับ UART
6. ใช้ใยแก้วนำแสงเชื่อมต่อ LC เชื่อมต่อเข้าและออก
7. จ่ายไฟให้กับอุปกรณ์
