| 4A B อาคาร Zhuao Industrial Park Gushu Xixiang Baoan District เซินเจิ้น， จีน 518126 | info@newbridge.com.cn |
 |
| สถานที่กำเนิด: | เซินเจิ้น จีน |
| ชื่อแบรนด์: | NEWBRIDGE |
| ได้รับการรับรอง: | FCC,CE |
| หมายเลขรุ่น: | ND-8010HDL |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุสามารถทำได้โดยการร้องขอของลูกค้ามักจะใช้ในกล่อง |
| เวลาการส่งมอบ: | ตามปริมาณและถุงน่อง, 3-4 วันทำการหลังจากการชำระเงิน |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | ตามผลิตภัณฑ์ที่แตกต่างกันผลผลิตรายเดือนจะแตกต่างกัน |
| แบบ: | ND8010HDL | ประเภทสัญญาณ: | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
|---|---|---|---|
| อุณหภูมิการทำงาน: | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | แหล่งจ่ายไฟ: | 5 ~ 24DC |
| อุณหภูมิการจัดเก็บ: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | มิติ: | 110x48 x 25 mm / 4.33 x 1.89 x 0.98 นิ้ว |
| เน้น: | ตัวแปลง hdmi เป็น sdi,ตัวแปลง hdmi เป็น hd sdi |
||

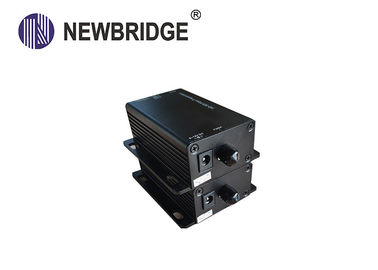

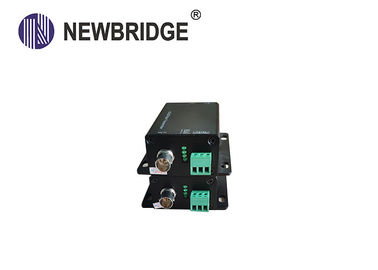

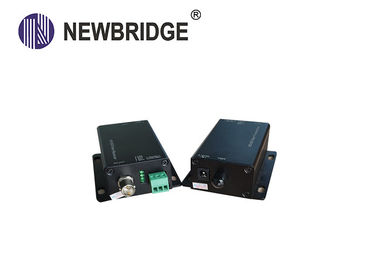

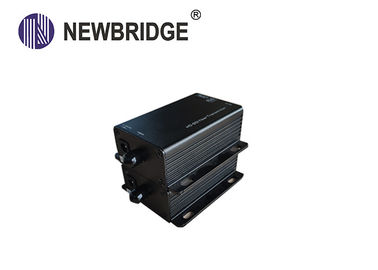

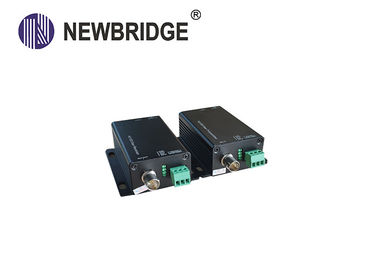

มินิ Type HD SDI Converter Optical Transceiver พร้อมโหมด Single Single Fiber
1. ภาพรวม
Newbridge® ND8010HDL ตัวรับส่งสัญญาณแสง HD-SDI เป็นตัวรับส่งสัญญาณแสงชนิดมินิ HD-SDI มันเป็นอุปกรณ์ส่งสัญญาณที่สมบูรณ์แบบและประหยัดในการส่งสัญญาณวิดีโอ HD / HD-SDI เสียงฝังตัวและข้อมูล RS485 ผ่านใยแก้วนำแสง
ตัวส่งถูกใช้เป็นการส่งจุดสิ้นสุดตัวรับจะถูกใช้เป็นการรับปลายทาง รองรับมาตรฐาน SMPTE292M, มาตรฐาน SMPTE259M รวมถึงรูปแบบสัญญาณทีวีดิจิตอล DVB-ASI (EN50083-9)
ND8010HDL | l สนับสนุน 1channel HD-SDI วิดีโอสัญญาณเสียงฝังผ่านไฟเบอร์ l SD, HD ตรวจจับอัตโนมัติรองรับอัตราการส่งข้อมูลจาก 270M บิต / วินาทีถึง 1.485G บิต / วินาที l ระยะการส่งจาก 0km ถึง 80KM ผ่านมัลติไฟเบอร์หรือโหมดเส้นใยเดี่ยว l รองรับ SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) และ DVB-ASI l รองรับฟังก์ชั่น plug and play
|
2 Application Diagram
3. ข้อกำหนด
| อ๊ะ | เครื่องส่งสัญญาณและตัวรับออปติคัล HD-SDI |
| จำนวน / ประเภท | โหมดเดียว, เส้นใยเดี่ยว |
| แม็กซ์ ระยะทาง | 0m-20Km (40km / 60km ตัวเลือก) |
| เชื่อมต่อ | เอฟซี |
| ความยาวของคลื่น | 1310nm / 1550nm |
| กำลังส่ง | -10dbm ~ -3dbm |
| ความไวที่ได้รับ สูงสุด | <-34dbm |
| ประเภทสัญญาณ | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
| สนับสนุนรูปแบบอินพุต | SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59.94Hz / 60Hz 1080p @ 23.98Hz / 24Hz / 25Hz / 29Hz / 3 0Hz |
| มาตรฐานวิดีโอ | SMPTE 292M และ SMPTE 259M |
| การสื่อสารข้อมูล วิธี | RS-485 / ฮาล์ฟดูเพล็กซ์ |
| P ow er Suppl y | 5 ~ 24DC |
| P ow e r C บน ผลรวม p t io n | 3 ~ 5 วัตต์ |
| O p e r a t ใน g T em p e r a t u r e | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F |
| อุณหภูมิการเก็บรักษา | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
| R e l a t i v e Hu m idi ty | 20 ~ 90% RH (ไม่มีการควบแน่น) |
| Di me n s i o n | 110x48 x 25 mm / 4.33 x 1.89 x 0.98 นิ้ว |
| น้ำหนัก | 220g (Tx และ Rx) |
4. ข้อมูลการสั่งซื้อ
| หมายเลขชิ้นส่วน | รายละเอียดของสินค้า | หน่วย |

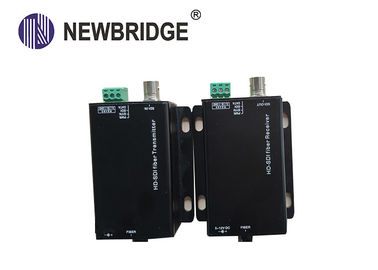

| ND-8010HDL-Tx | HD-SDI Optical-Transmitter | ชิ้น |
| ND-8010HDL-Rx | ตัวรับออปติคัล HD-SDI | ชิ้น |
